DTU（數據終端單元）Cat 1技術原理

發布時間：2025-03-24 瀏覽量：37169

?一、DTU（數據終端單元）概述

DTU，即數據終端單元，是一種專門設計用于在工業現場環境中采集數據，并通過無線網絡進行傳輸?shù)耐ㄐ旁O(shè)備。它扮演著類似秘書的角色，將串口數據整理后，通過無線網絡向上級系統發送，實現了數據的遠程傳輸與管理。

二、DTU類型對比分析

DTU主要劃分為Cat 1和Cat 4兩大類別。這兩者的差異可以形象地比喻為：

Cat 1如同一位穩定的辦公室職員，每日按時上下班，工作表現穩定可靠。
Cat 4則如同一位高效的快遞配送員，速度快，能夠在短時間內完成多個任務。

從專業技術的角度區分，兩者之間的主要差異包括：

峰值速率：Cat 1的最大速率為10Mbps，而Cat 4則高達150Mbps。
調制技術：Cat 1采用QPSK調制方式，而Cat 4則使用更為先進的高階調制技術256QAM。
工作頻段：Cat 1主要使用部分NB-IoT專用頻段，而Cat 4則覆蓋全部商用頻段。
應用場景：Cat 1適用于低速率、廣覆蓋的應用場景，如智能水表、環保監測等；而Cat 4則更適合對帶寬和實時性要求較高的場合，如工業園區網絡、無人機視頻傳輸?shù)取?/li>

Cat 4如同短跑健將，擅長高速數據傳輸；而Cat 1則更像長跑選手，以穩定的數據傳輸見長。

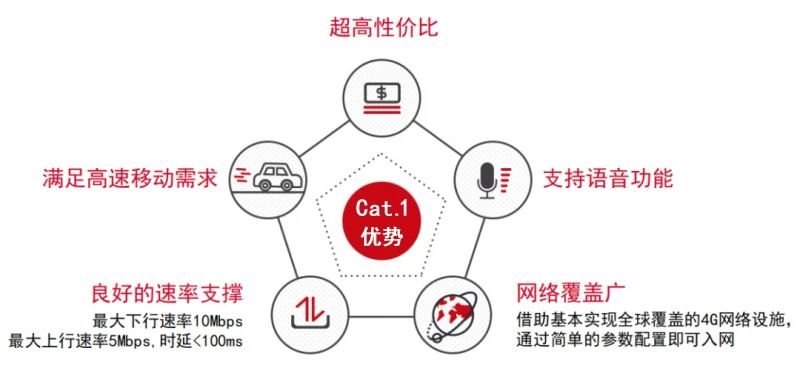

三、Cat 1技術原理解析

Cat 1的工作原理主要包括以下幾個方面：

物理層：采用QPSK調制方式，碼率最大為1/3。
MAC層：調度方式采用SC-FDMA技術。
控制面：基于LTE標準的控制信令，確保數據傳輸?shù)目煽啃浴?/li>
用戶面：最大速率達到10Mbps，最小速率不低于200Kbps。
工作模式：采用Half Duplex FDD模式，實現數據的雙向傳輸。
頻段：主要使用部分NB-IoT專用頻段，確保數據傳輸?shù)姆€(wěn)定性和廣覆蓋性。

通過簡化的物理層和MAC層協議，Cat 1實現了中低速率的穩定數據傳輸。

四、Cat 4技術原理概述

Cat 4作為傳統LTE分類的重要成員，其技術原理同樣值得關注：

物理層：采用先進的調制方式，最大支持256QAM。
MAC層：使用OFDMA技術，提高數據傳輸?shù)男屎皖l譜利用率。
控制面：同樣基于LTE標準的控制信令，確保數據傳輸?shù)目煽啃院头€(wěn)定性。
用戶面：提供高峰值速率，最大可達150Mbps。
工作模式：支持全雙工FDD模式，實現數據的實時雙向傳輸。
頻段：覆蓋全部商用LTE頻段，確保數據傳輸?shù)膹V泛性和靈活性。

因此，Cat 4能夠提供更高的數據速率和更好的頻譜效率，滿足對帶寬和實時性要求較高的應用場景。

五、典型應用場景分析

基于Cat 1和Cat 4的特性，兩者在典型應用場景中各有側重：

Cat 1主要應用于對速率要求較低但網絡覆蓋面廣的場景，如智能水表、環保監測、城市噴灌等。這些場景對數據傳輸?shù)膶崟r性和帶寬要求不高，但要求網絡覆蓋廣泛且穩定。
Cat 4則更適合對帶寬和實時性要求較高的場合，如工業園區網絡、無人機或機器人視頻傳輸?shù)取＿@些場景需要高速數據傳輸和實時響應能力，以確保數據的準確性和可靠性。
