DTU和RTU的區別

發布時間：2023-12-28 瀏覽量：46747

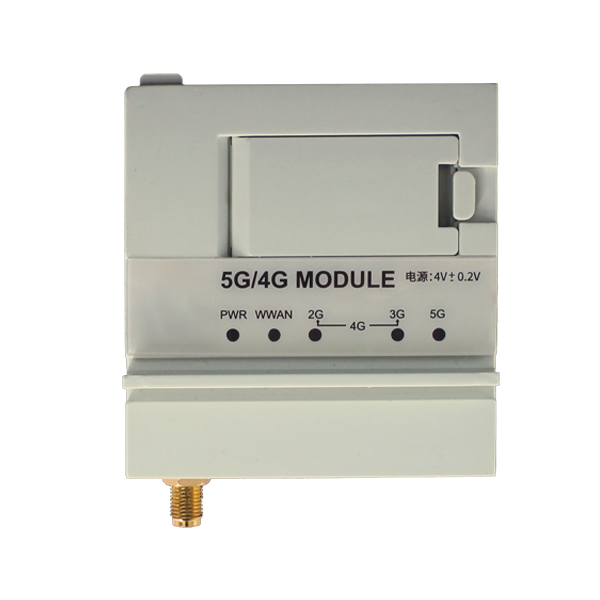

數據傳輸單元（DataTransferUnit，簡稱DTU）

DTU是一種無線終端設備，專門用于將串口數據轉換為IP數據，或將IP數據轉換為串口數據，并通過無線通信網絡進行傳輸。

DTU設備、RTU設備以及配電自動化DTU。

在進行通信時，傳輸數據的鏈路兩端負責發送數據的模塊單元都被稱為DTU。DTU的作用是對傳輸的信息進行格式轉換和數據整理校驗。在狹義上，DTU通常指的是無線通訊中的下位GPRS/CDMA發射終端設備，它是一種設備。在接下來的介紹中，如果沒有特別說明，都是指這種下位發射終端設備。

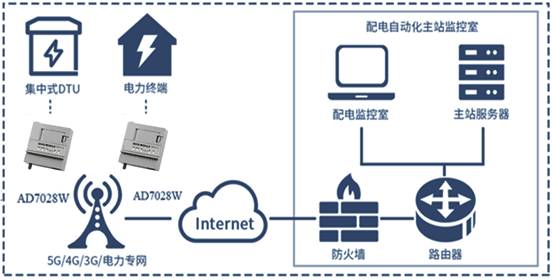

DTU設備是數據傳輸單元設備，它用于連接遠程終端單元（RTU設備）和控制中心。它的主要功能是將采集到的數據傳輸給控制中心，并接收來自控制中心的指示和命令。配電自動化DTU是一種特殊類型的DTU設備，它主要用于電力配電系統的自動化管理。它可以實現對配電設備的遠程監測與控制，大大提高了配電系統的運行效率和安全性。

遠程終端系統RTU（RemoteTerminalUnit）

RTU是RemoteTerminalUnit的縮寫，中文全稱為遠程終端系統。RTU是一種遠程測控單元設備，主要用于監測和控制現場信號以及工業設備。RTU是企業綜合自動化系統中的核心設備，通常由信號輸入/輸出模塊、微處理器、有線/無線通訊設備、電源和外殼等組成。它由微處理器控制，同時支持網絡系統。通過其自身的軟件(或智能軟件)系統，RTU可以實現企業中央監控和調度系統對生產現場進行遙測、遙控、遙信和遙調等功能。

遠動終端單元（RTU）是監控與數據采集系統（SCADA）的基本組成部分。RTU是一種安裝在遠程現場的電子設備，主要用于監測、測量和采集遠程傳感器和設備的數據。它負責監控和控制現場信號和工業設備。RTU會將采集到的數據轉換成可在通信媒體上傳輸的數據格式，并將從中央計算機發送來的數據轉換成命令，用于對設備的功能進行控制。

DTU設備和RTU設備是用于配電自動化系統的重要組成部分。DTU設備是數據終端單元的簡稱，用于采集和傳輸電力系統中的數據。RTU設備是遠程終端單元的簡稱，用于實現配電自動化系統的遠程控制和監測功能。這兩種設備在配電自動化系統中具有較大的意義，能夠提高系統的穩定性和可靠性。同時，DTU設備與RTU設備之間的協同工作也能夠實現更加高效的電力系統管理。

由于RTU是專用設備，目前尚無統一標準，特別是在通信方面。通常情況下，一個廠家的RTU不能與另一個廠家的RTU互通。協議轉換和競爭已經形成了一個行業。

兩者的區別

DTU和RTU在硬件方面的區別

RTU的硬件主要包括中央處理器(CPU)、存儲器、以及各種輸入輸出接口等功能模塊。這些模塊被集成到電路板中，通過電路板布線完成RTU各功能模塊的連接。CPU是RTU控制器的中心系統，負責處理各種輸入信號，經過運算處理后完成輸出。存儲器是RTU的記憶系統，用來存儲各種臨時或永久性數據。

DTU的硬件構成主要有CPU控制模塊、無線通信模塊和電源模塊。DTU的優勢包括快速靈活的組網、短建設周期和低成本；廣泛的網絡覆蓋范圍；良好的安全保密性能；鏈路支持永遠在線、按流量計費，并且用戶使用成本低。

DTU和RTU的功能有何區別？

DTU和RTU是兩種常用于遠程監控和數據傳輸的設備，盡管它們的功能有一些相似之處，但也存在一些區別。

首先，DTU（數據終端單元）主要用于將傳感器或儀器儀表采集到的數據通過無線或有線方式傳輸到中央服務器或控制中心。它通常用于實時監控和數據傳輸，并能夠通過各種通信協議與中央系統進行數據交互。

而RTU（遠程終端單元）則是一種用來管理和控制遠程設備的設備，它通常被安裝在遠程設備或現場，用于對設備進行實時監控和控制。RTU可以接收來自傳感器的信號，并將其轉化為數字或模擬信號，與控制中心進行數據交互，并通過電力、信號和通信等方式實現對遠程設備的遠程控制。

總的來說，DTU主要負責數據采集和傳輸，而RTU則可實現對遠程設備的監控和控制，具有更加強大和多樣化的功能。

DTU和RTU是利用無線網絡進行數據采集和上傳的設備。

DTU通常支持RS232和RS485接口，可以通過運營商網絡進行透明傳輸，使用的是一些簡單的協議。而RTU具備采集和控制功能，接口更多且協議相對較復雜。

總結而言，RTU和DTU的主要區別在于DTU只提供鏈路功能，可設置串口參數以連接采集設備，而RTU相當于DTU和采集功能的結合，有些甚至可直接采集開關和模擬信號。簡單來說，DTU是數據傳輸設備，而RTU是數據采集設備，它們的職責分工明確，可以根據實際需求選擇相應的產品。

DTU和RTU是兩種常見的應用設備，它們之間有一些區別

首先，DTU是指數據傳輸單元，主要用于數據采集和遠程傳輸。它通常連接在傳感器或測量儀器上，負責采集數據并將數據通過網絡傳輸到中心服務器或監控系統。DTU具有較小的尺寸和較高的傳輸速度，適用于需要快速傳輸大量數據的場景。

其次，RTU是指遠程終端單元，主要用于遠程監控和控制。RTU通過與傳感器、執行器等設備的連接，實時監測和控制工業過程。它具有較大的容量和較強的控制能力，適用于復雜的工業自動化系統。

另外，DTU和RTU在通信協議上也有所不同。DTU通常使用TCP/IP協議進行數據傳輸，具有較高的網絡可靠性和穩定性。而RTU通常使用Modbus、Profibus等現場總線協議，適用于工業現場環境，具有更好的抗干擾能力。


總之，DTU主要用于數據采集和遠程傳輸，而RTU主要用于遠程監控和控制；DTU適用于需要快速傳輸大量數據的場景，而RTU適用于復雜的工業自動化系統。同時，它們在通信協議上也有所差異。

RTU的主要應用領域包括水利行業、溫濕度監控、熱網監控、燃氣監控、環境保護檢測、氣象監測和交通控制等行業。在水利行業上，RTU可以直接連接水位計；而在其他行業中，RTU可以用于監控溫濕度、熱網、燃氣、環境、氣象和交通等情況。

DTU已在電力、環保、LED信息發布、物流、水文和氣象等多個行業領域廣泛應用。雖然應用范圍不同，但其原理是相同的。通常是將DTU與行業設備（如PLC、單片機等自動化產品）連接，然后與后臺建立無線通信連接。

關于DTU和RTU的名詞解釋

DTU（DataTransferUnit）是一種用于將數據傳輸到遠程設備的裝置。它通常連接到傳感器或儀器，負責采集數據并通過各種通信協議將數據傳輸到一個或多個遠程終端。

RTU（RemoteTerminalUnit）是一種在遠程傳輸和控制系統中起關鍵作用的設備。它常常與傳感器、執行控制和遙控裝置等元件配合使用，通過采集、處理和發送數據來實現對遠程設備的控制和監控。

DTU和RTU一般用于工業自動化、遠程監控和物聯網等領域，并在各種行業中得到廣泛應用。它們的功能和特點不盡相同，但都在實現數據傳輸和遠程控制方面發揮著重要的作用。

上位機和下位機是什么？

上位機和下位機是互相對應的概念。在通信中，一套設備中存在主從關系，下位機是負責提交信息的終端設備，上位機是負責處理提交信息的設備。通常情況下，DTU設備作為下位機，數據中心作為上位機。一種典型的應用方式是多個DTU對應一個數據中心。但是上位機和下位機并不一定是一對一的關系，可以是一個下位機對應一個或多個上位機，也可以是一個上位機對應一個或多個下位機，具體的對應方式取決于應用場景。

4.2、數據中心是指一個集中管理和存儲大量計算機服務器和相關設備的物理地點。它提供給大型組織和企業一個安全、穩定、高速的環境來存儲、處理和管理數據。數據中心通常具備高速網絡連接、備份電源、空調和消防系統等基礎設施，以確保數據的可靠性和可用性。數據中心的主要功能包括數據存儲、運行網絡服務、托管云計算平臺等。通過集中管理和存儲數據，數據中心能夠有效地提高數據的處理效率和安全性。

數據中心是一個機器系統，用于收集、匯總和處理從下層設備上傳的信息，并對其進行一定程度的控制和管理。它由完整的計算機硬件設備和具備特定功能的軟件組成。

全透明傳輸

全透明傳輸是指數據在傳輸過程中完全無損失的傳遞。這意味著在數據傳輸過程中，無論是數據的內容還是格式都不會發生任何改變或損壞。全透明傳輸可以確保接收方能夠準確地獲取到發出方發送的數據，實現高效的信息傳遞。

全透明傳輸指的是對IP包不做任何改變和操作，只是簡單地進行發送。簡單來說，全透明傳輸時，在發送之前和發送之后，數據的格式和內容都不會發生變化，遠程數據中心接收到的數據與現場采集的數據是相同的。數據在傳輸過程中不會發生改變，如果對IP包進行了任何操作和改變，那就不再完全符合全透明傳輸的意義了。

DTU設備是指數據傳輸單元設備，RTU設備是指遠程終端單元設備，配電自動化DTU則是用于配電自動化系統的數據傳輸單元設備。

DTU設備主要負責數據的傳輸和接收，將數據從終端設備發送到上級控制中心，或將指令從控制中心發送到終端設備，實現遠程監控和控制。

RTU設備則主要負責實現對配電設備的檢測、監控和控制。它具備采集、處理和傳輸數據的功能，可以監測配電設備的狀態和參數，并基于預設的邏輯和策略進行控制操作。常見的RTU設備包括開關設備、測量設備、保護設備等。

配電自動化DTU是一種專門用于配電自動化系統的數據傳輸單元設備。它可以與配電自動化設備進行通信，負責接收和傳輸各種數據，以及與上位機系統進行數據的交互。配電自動化DTU可以實現對配電設備的實時監控、故障診斷和智能控制，提高配電系統的安全性和穩定性。

如何選擇DTU和RTU設備的型號？

DTU（數據傳輸單元）和RTU（遠程終端單元）是常用于物聯網和遠程監控系統的設備。在選擇合適的型號時，應考慮以下幾個因素：

1.功能需求：根據項目需要，明確所需功能，例如數據采集、遠程控制、報警通知等。

2.通信方式：了解設備支持的通信方式，如GPRS、4G、以太網等，確保與現有系統或網絡兼容。

3.數據傳輸方式：考慮設備的數據傳輸方式，如TCP/IP、MODBUS等，以確保數據傳輸的穩定性和安全性。

4.設備兼容性：了解設備的兼容性，確保能夠與已有設備或系統進行無縫銜接。

5.可靠性和穩定性：選擇具備較高可靠性和穩定性的設備，以保證系統運行的連續性和穩定性。

6.價格和性價比：綜合考慮設備的價格和性能，選擇價格合理、性能優越的設備。

在選擇過程中，可以向設備供應商咨詢，了解更多詳細信息，以便做出更合適的決策。

如何選擇DTU設備型號

1.從產品功能要求來看，需要考慮是進行數據傳輸還是短信傳輸，或者兩者都需要。一些廠家的DTU并不能進行短信傳輸。在進行數據傳輸時，還需要考慮DTU能夠傳輸的最大數據包大小是否與系統應用程序中的最大數據包大小相符合。DTU能夠傳輸的最大數據包大小應大于等于應用程序中的最大數據包大小，否則會出現數據丟失的情況。一些廠商的DTU在傳輸的數據包超過DTU最大數據包大小時可能會導致系統死機并需要重新啟動。

2.從能量消耗的角度來看，若使用電池供電系統，則必須要思考低功耗的應用方案。DTU在運行時會消耗大量電能，因此必須充分考慮DTU的靜態功耗和低功耗設計，例如采用間歇工作模式、睡眠喚醒模式設計，或者提供可控外部電源接口。

3.從二次開發角度來看，有些廠家的DTU價格相當便宜。這些DTU只是將通訊模塊封裝在內部，而沒有對底層協議進行封裝。因此，在使用時，用戶還需要使用AT指令集，這非常不方便。

4.從產品所采用的通信模塊來看，不同的DTU制造商所使用的通信模塊并不相同。某些DTU采用低端制造商所生產的模塊，其性能并不穩定，適應環境能力較差，易于發生故障，并且運行時間較短。因此，使用這些DTU產品后，對客戶來說會帶來很多麻煩?？傊?，由于DTU所采用的低端制造商生產的通信模塊本身存在性能、環境適應性、故障和運行時間等方面的問題，因此給客戶帶來了很多不便。

5.就產品的生產加工工藝而言，一些廠家為了降低成本，選擇手工焊接的方式來生產DTU。然而，由于手工焊接導致設備焊接排列不整齊且清潔度較差，這樣的產品無法保證整體性能，從而導致故障率較高。

6.從公司的設計實力來看，產品的設計實力決定了產品本身的質量和服務質量。有些公司的產品是品牌產品，購買時沒有技術支持，需要充分了解清楚。

7.考慮到性價比，不同廠家的DTU模塊價格存在較大差異。關鍵是選擇哪家廠商的核心通信模塊，當然還要考慮其他功能，這是決定價格的最主要因素。

在選擇DTU時，應該綜合考慮各種因素，而價格并不是唯一的決策因素，要選擇適合自己的DTU。
